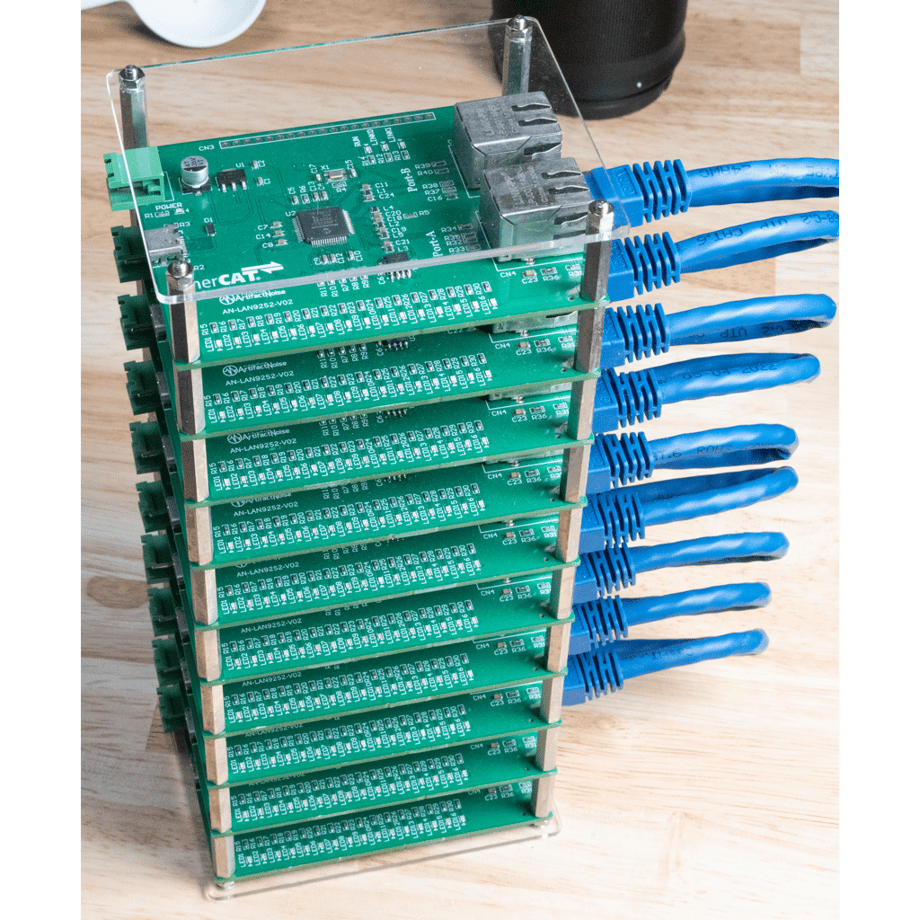

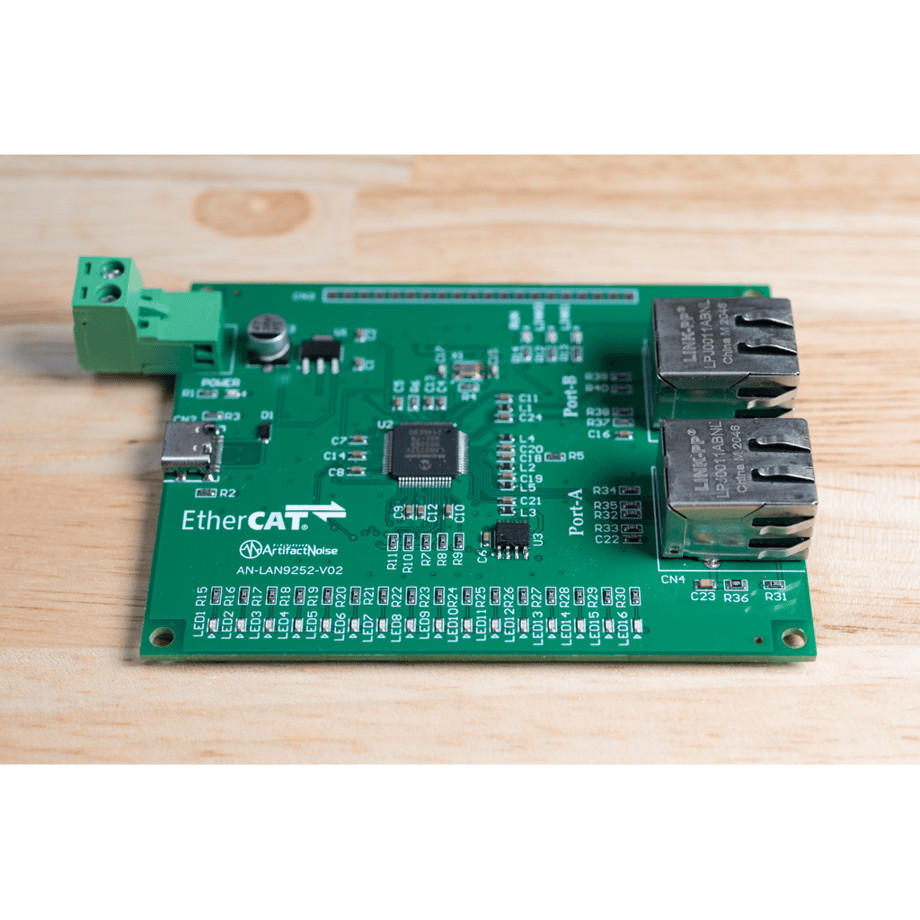

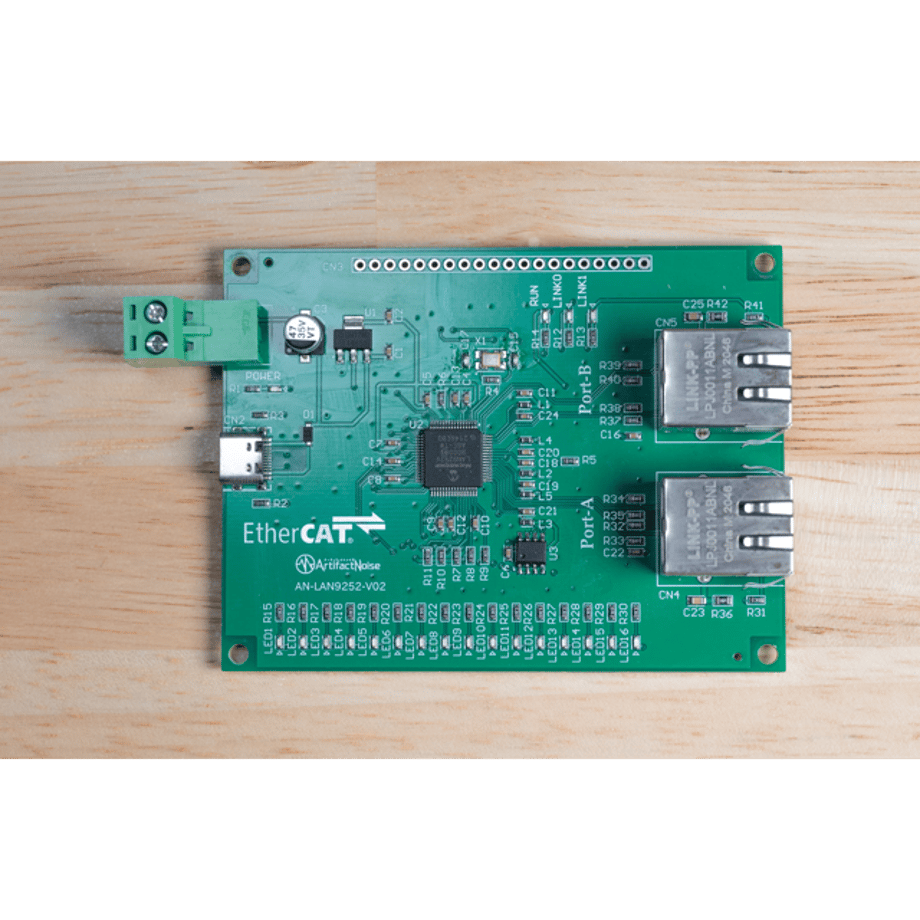

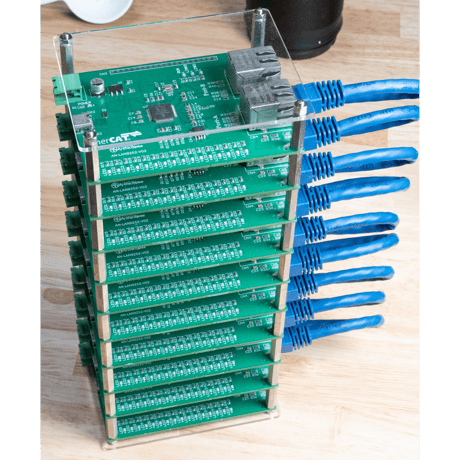

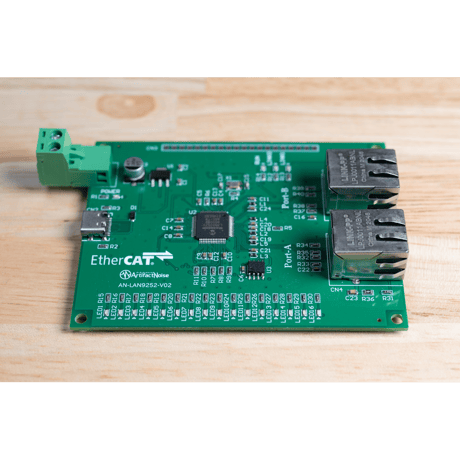

◆商品説明 Microchip社LAN9252を使用したEtherCATスレーブ基板です。 EtherCATの動作を学ぶ上でのトレーニングキットになります。 LAN9252からLED 16個にIOが接続されています。 マスター側からLEDを自在に操作する事が出来ます。 また、未実装のピンコネクタにはSPIを用いてマイコンを繋げる事でオリジナルのEtherCATスレーブを作成する事も出来ます。 USB-TypeCから電源5Vを入力すると自動でEtherCATスレーブが起動します。後はマスターのLANケーブルを接続するだけで、EtherCATスレーブとして認識します。 ★基板単体では16個のLEDしか制御できません。 機能を拡張する際は、マイコンを使ってSPI通信を行ってください。 ◆仕様 基板サイズ 72mm x 95mm USB : Type-C（電源5V供給用） パッド：両面スルーホール（1mm穴 2mmパッド） 基板厚：1.6mm 追加機能： Power用LED 有り RUN/LINK0,1用LED 有り パルストランス内蔵Ethernetコネクタ ET9400　CTTテスト済み ★詳しい資料は・・・ https://github.com/ArtifactNoise/AN-225
